TRIBUNWOW.COM - Cek pembahasan kunci jawaban Asesmen Bab 1 pada buku Fisika kelas 12 SMA halaman 20-22 Kurikulum Merdeka, tentang listrik statis.

Sebelum melihat kunci jawaban, siswa harus mengerjakan sendiri soal-soal tentang gaya listrik, medan listrik, kapasitor keping sejajar hingga rangkaian kapasitor.

Kunci jawaban ini bisa digunakan sebagai pembanding atau untuk mengoreksi hasil pekerjaan siswa.

Asesmen Bab 1

Jawablah pertanyaan-pertanyaan di bawah ini dengan tepat.

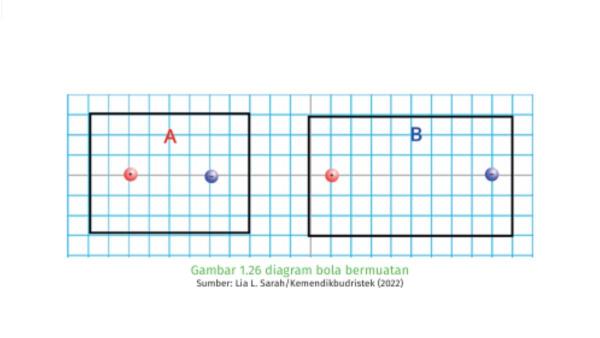

1. Perhatikan diagram A dan B di bawah ini.

Bandingkan diagram A dan B yang menunjukkan dua muatan identik pada jarak tertentu.

a. Lengkapi kalimat berikut: Jarak muatan 1 dan muatan 2 pada diagram B _________ kali lebih besar dari jarak muatan 1 dan muatan 2 pada diagram A sehingga gaya tarik-menarik pada diagram B __________ kali dari gaya tarik-menarik pada diagram A.

b. Berikan penjelasan tentang hasil perbandingan diagram A dan B tersebut berdasarkan jawaban a.

Jawaban: Jarak muatan 1 dan muatan 2 pada diagram B dua kali lebih besar dari jarak muatan 1 dan muatan 2 pada diagram A sehingga gaya tarik-menarik  pada  diagram  B  1/4 kali dari  gaya tarik-menarik pada  diagram A.

Hal ini dikarenakan hubungan gaya dengan jarak antar muatan:

2. Seorang siswa melakukan simulasi virtual untuk menemukan hubungan gaya listrik antara dua muatan dengan jarak kedua muatan.

Berdasarkan grafik tersebut, berapa gaya listrik pada saat kedua muatan berjarak 16 cm? ...N

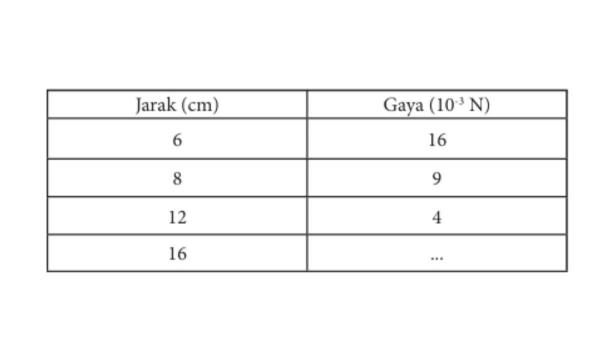

Jawaban: Berdasarkan grafik, dapat dilihat data sebagai berikut.

Berdasarkan pola tabel di atas, maka untuk jarak 16 cm, besar gayanya yaitu 2,25 x 10-3 N.

3. Sebuah teknologi layar sentuh terdiri dari dua lapisan konduktif bagian luar dan diisi bahan dielektrik pada bagian tengahnya.

Jika diberi satu lapisan bahan dielektrik setebal d, konstanta dielektrik k, dan kapasitansinya C, maka saat ditambahkan dua lapisan dielektrik dengan konstanta 2k dan 3k seperti Gambar 1.28 kapasitansinya akan menjadi....

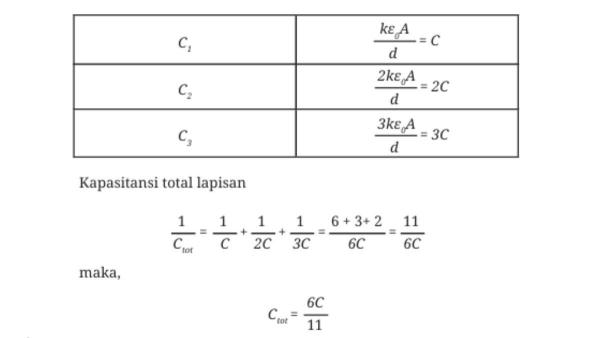

Jawaban: Tiga lapisan dielektrik seperti pada gambar dapat dianggap sebagai 3 kapasitor dengan konstanta berbeda (C1, C2, dan C3) yang dirangkai secara seri.

Masing-masing kapasitansi dapat dinyatakan:

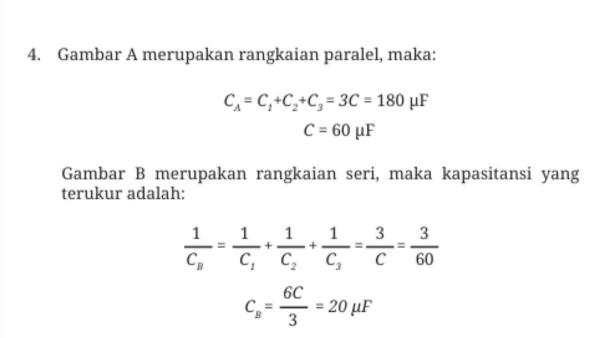

4. Seorang siswa melakukan percobaan untuk menentukan kapasitansi total sebuah rangkaian yang terdiri dari 3 kapasitor identik dengan menggunakan kapasitansi meter.

Ketika dirangkai dengan skema gambar A, kapasitansi yang terukur sebesar C, jika dirangkai dengan skema gambar B hasil pengamatan akan menunjukkan kapasitansi sebesar....

Jawaban:

*) Disclaimer:

Jawaban di atas hanya digunakan untuk memandu proses belajar anak.

Soal ini berupa pertanyaan terbuka yang artinya ada beberapa jawaban tidak terpaku seperti di atas.
