a. Tuliskanlah nama bagian-bagian jangka sorong beserta fungsinya!
Jawaban:
Rahang dalam: untuk mengukur bagian dalam seperti diameter lumang atau celah suatu bentuk benda
Rahang luar: untuk mengukur bagian luar, misalnya diameter, lebar, atau panjang bentuk benda tertentu
Tangkai ukuran kedalaman: untuk mengukur kedalaman lubang suatu benda tertentu
Skala utama: untuk menyatakan hasil ukuran utama yang biasanya dinyatakan dengan satuan cm atau inci
Skala Nonius: untuk menambahkan tingkat akurasi ekstra pada pengukuran yang biasanya dinyatakan dalam satuan inchi atau mm
Baut Pengunci: untuk menahan agar rahang tetap pada tempatnya sehingga objek benda yang sedang diukur bisa tertahan atau tidak terlepas dan skalanya pun tidak bergeser saat sedang diukur.

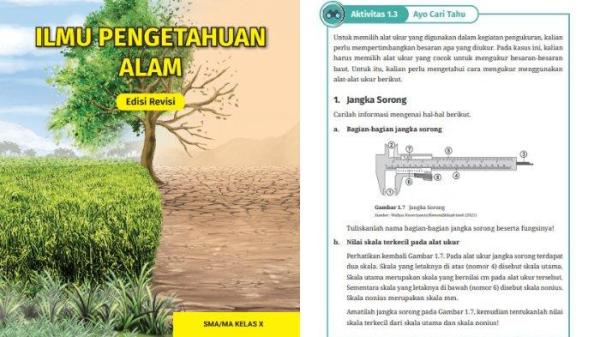

b. Amatilah jangka sorong pada Gambar 1.7, kemudian tentukanlah nilai skala terkecil dari skala utama dan skala nonius!
Jawaban:
Skala utama: 0,1 mm
Skala nonius: 0,01 mm
c. Tentukanlah nilai ketidakpastian untuk pengukuran tunggal menggunakan jangka sorong!
Jawaban:
0,01 cm
d. Tuliskanlah langkah-langkah pengukuran suatu benda menggunakan jangka sorong!
Jawaban:
1. Persiapan Alat dan Benda:
Pastikan jangka sorong dalam kondisi baik dan bersih.
Periksa nol jangka sorong. Ketika rahang jangka sorong ditutup, skala nonius harus tepat berada di nol skala utama. Jika tidak, lakukan kalibrasi.
Ilustrasi belajar. (Pixabay.com)
2. Mengukur Panjang atau Diameter Luar:
Buka rahang luar jangka sorong.
Tempatkan benda yang akan diukur di antara rahang luar
Tutup rahang luar sehingga benda terjepit dengan pas, namun tidak terlalu kencang agar tidak merusak benda atau alat.
Baca nilai pada skala utama (di depan garis nol skala nonius)
Baca nilai pada skala nonius yang sejajar dengan garis skala utama.
3. Mengukur Diameter Dalam:
Buka rahang dalam jangka sorong
Masukkan rahang dalam ke dalam benda yang akan diukur
Buka rahang dalam sehingga menyentuh dinding dalam benda
Baca nilai pada skala utama dan skala nonius seperti pada langkah sebelumnya
4. Mengukur Kedalaman:
Gunakan batang pengukur kedalaman yang berada di ujung jangka sorong
Tempatkan ujung benda di permukaan yang rata
Tarik batang pengukur kedalaman hingga menyentuh dasar benda yang diukur
Baca nilai pada skala utama dan skala nonius.
5. Menghitung Nilai Pengukuran:
Nilai pengukuran adalah jumlah dari bacaan pada skala utama dan skala nonius. Misalnya, jika bacaan pada skala utama adalah 2 cm dan bacaan pada skala nonius adalah 0,03 cm, maka hasil pengukurannya adalah 2 + 0,03 = 2,03 cm.
6. Mencatat Hasil Pengukuran:
Catat hasil pengukuran dengan teliti, termasuk ketidakpastian jika diperlukan.
