TRIBUNNEWS.COM - Simak kunci jawaban Fisika kelas 12 halaman 80 Kurikulum Merdeka dalam artikel berikut ini.
Mata pelajaran Fisika kali ini membahas Bab 4: Arus Bolak-Balik.
Kunci jawaban Fisika Kelas 12 Kurikulum Merdeka dalam artikel ini bisa menjadi referensi atau panduan siswa dalam belajar.
Kunci jawaban Fisika Kelas 12 Halaman 80
Bab 4 Arus Bolak-Balik: Ayo Cek Pemahaman

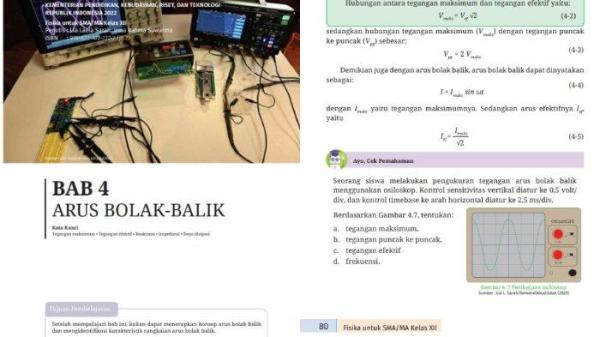

Seorang siswa melakukan pengukuran tegangan arus bolak balik menggunakan osiloskop.
Kontrol sensitivitas vertikal diatur ke 0,5 volt/ div, dan kontrol timebase ke arah horizontal diatur ke 2,5 ms/div.
Berdasarkan Gambar 4.7, tentukan:
a. tegangan maksimum,
b. tegangan puncak ke puncak,
c. tegangan efektif
d. frekuensi.
Kunci Jawaban
Diketahui skala grafik:
vertikal = 0,5 volt/div
horiz ms/div.
a. Tegangan maksimum (Vmaks)
Tegangan dibaca dari grafik arah vertikal, dari posisi nol ke atas ada 5 kotak (5 div), maka:
Vmaks = 5 div x 0,5 volt/div = 2,5 volt
b. Tegangan puncak ke puncak (Vpp)
Vpp = 2 Vmaks = 2 x 2,5 volt = 5 volt
c.Tegangan efektif (Vef)
d.
Ke arah horizontal, untuk satu gelombang terdapat 3 kotak atau 3 div, sehingga periodenya:
T = 3 x 2,5 ms/div = 7,5 ms
frekuensinya:
Disclaimer:
- Kunci jawaban Fisika di atas hanya digunakan oleh orang tua atau wali untuk memandu proses belajar anak.
- Sebelum melihat kunci jawaban, pastikan anak mengerjakan sendiri terlebih dahulu.
(Rinanda) (Rinanda)
