BANJARMASINPOST.CO.ID - Berikut kunci jawaban dan penjelasan soal latihan Ilmu Pengetahuan Alam kelas 9 SMP/MTs kurikulum merdeka, halaman 221.

Kunci jawaban IPA kelas 9 halaman 221 akan membahas soal terkait materi besaran hambatan.

Diharapkan siswa bisa mencari jawaban sendiri dari setiap soal yang disajikan.

Kunci Jawaban IPA Kurikulum Merdeka Kelas 9 Halaman 221.

Berikut adalah kunci jawaban mata pelajaran Ilmu Pengetahuan Alam (IPA) kelas 9 halaman 221:

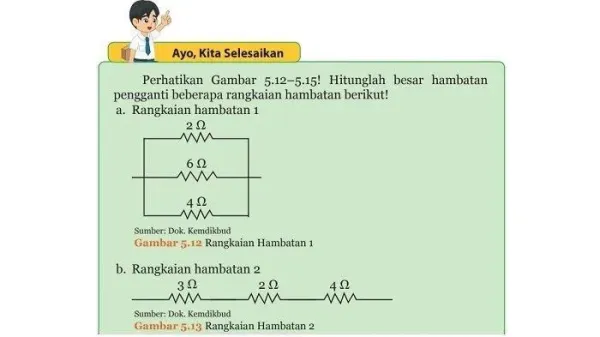

Hitunglah besar hambatan pengganti beberapa rangkaian hambatan berikut!

a. Rangkaian hambatan 1

Dimisalkan:
R1 = 2 Ω
R2 = 6 Ω
R3 = 4 Ω

Ditanya besar hambatan pengganti?

Pembahasan:
Rangkaian pada soal a merupakan rangkaian paralel, maka hambatan penggantinya adalah Rp.

1/Rp = 1/R1 + 1/R2 + 1/R3
1/Rp = 1/2 + 1/6 + 1/4
1/Rp = 6/12 + 2/12 + 3/12
1/Rp = 11/12
Rp = 12/11 Ω

Jadi besar hambatan pengganti pada gambar 5.12 adalah 12/11 Ω

b. Rangkaian hambatan 2

Dimisalkan:
R1 = 3 Ω
R2 = 2 Ω
R3 = 4 Ω

Ditanya besar hambatan pengganti?

Pembahasan:
Rangkaian pada soal b merupakan rangkaian seri, maka hambatan penggantinya adalah Rs.

Rs = R1 + R2 + R3
Rs = 3 + 2 + 4
Rs = 9 Ω

Jadi besar hambatan pengganti pada gambar 5.13 adalah 9 Ω

c. Rangkaian hambatan 3

Dimisalkan:
R1 = 2 Ω
R2 = 4 Ω
R3 = 6 Ω

Ditanya besar hambatan pengganti?

Pembahasan:
Rangkaian pada soal c merupakan rangkaian campuran (seri dan paralel), maka hambatan penggantinya adalah Rc.

1/Rc = 1/(R1 + R2) + 1/R3
1/Rc = 1/(2 + 4) + 1/6
1/Rc = 1/6 + 1/6
1/Rc = 2/6
Rc = 6/2 = 3 Ω

Jadi besar hambatan pengganti pada gambar 5.14 adalah 3 Ω

d. Rangkaian hambatan 4

Dimisalkan:
R1 = 3 Ω
R2 = 6 Ω
R3 = 4 Ω

Ditanya besar hambatan pengganti?

Pembahasan:
Rangkaian pada soal d merupakan rangkaian campuran (paralel dan seri), maka hambatan penggantinya adalah Rc.

1/Rp = (1/R1 + 1/R2)
1/Rp = (1/3 + 1/6)
1/Rp = (2/6 + 1/6)
1/Rp = (3/6)
Rp = 6/3 = 2 Ω

Rc = Rp + R3
Rc = 2 + 4
Rc = 2 + 4
Rc = 2 + 4
Rc = 6 Ω

Jadi besar hambatan pengganti pada gambar 5.15 adalah 6 Ω

(Banjarmasinpost.co.id/Danti Ayu)
